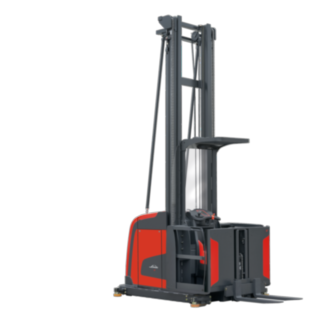

Wózki do komisjonowania V modular

Modułowy wózek do pionowego komisjonowania

Efektywne komisjonowanie na każdej wysokości

Wózki do pionowego komisjonowania V modular firmy Linde Material Handling oferują operatorowi ergonomiczne miejsce pracy i intuicyjną obsługę. Kabina, w której wyeliminowano efekt wibracji, niskie wejście i barierka ochronna zapobiegają zmęczeniu i ułatwiają proces kompletacji. Znaczną wydajność procesu pobierania towarów zapewnia duża prędkość podnoszenia i jazdy (do 13 km/h). Dzięki modułowemu systemowi firma Linde bez problemu dostosuje wózek do indywidualnych zadań, jakie pojawiają się w procesie komisjonowania u danego klienta. Wózki do pionowego komisjonowania sięgają do wysokości 12 metrów. Udźwig wózka wynosi w zależności od modelu do 1200 kilogramów. Jako wydajny model podstawowy do komisjonowania na średniej wysokości do 7,8 metra i udźwigu do 1000 kilogramów dostępny jest również wózek do pionowego komisjonowania V modular B.

Właściwości

Bezpieczeństwo

Wózek może ruszyć tylko wtedy, gdy operator dwiema rękami dotyka czujników ruchu umieszczonych na jednostce sterującej i uruchomi nogą czuwak. Minimalizuje to ryzyko nieprawidłowej obsługi i odniesienia ewentualnych obrażeń. Dla bezpieczeństwa operatora elektrycznie monitorowane bariery boczne muszą zostać zamknięte, gdy platforma znajduje się na wysokości powyżej 1,2 metra. Zawór opuszczania awaryjnego pod tylną osłoną jest łatwo dostępny również w wąskich korytarzach. Dostępne w ramach opcji skanery umieszczone z przodu i z tyłu maszyny monitorują przestrzeń dookoła i zatrzymują wózek w przypadku wykrycia ludzi lub przeszkód. Technik serwisu może zdefiniować w systemie wózka ogólne przystanki końcowe jazdy, podnoszenia i opuszczania, aby uniemożliwić kolizje z sufitami lub ścianami. Maszt o specjalnej konstrukcji pozwala na uzyskanie wyjątkowo dobrej widoczności, co zwiększa bezpieczeństwo pracy.

  • Trójpunktowa obsługa
  • Elektrycznie monitorowane bariery boczne
  • Zawór opuszczania awaryjnego pod osłoną tylną
  • Przystanki końcowe jazdy, podnoszenia i opuszczania, które można dostosowywać
  • Bardzo dobra widoczność przez maszt

Ergonomia

Wózki do pionowego komisjonowania mają ergonomicznie ukształtowany panel sterujący i obszerną kabinę. Na podłodze amortyzowanej kabiny znajduje się miękka mata, która tłumi wibracje podczas jazdy lub absorbuje je podczas podnoszenia, co zapobiega zmęczeniu operatora. Na krawędziach podłogi kabiny znajdują się nieruchome elementy zamiast maty, na których operator może stać stabilnie podczas wykonywanych czynności. Proces komisjonowania usprawnia też niska barierka. W ramach opcji dostępne są wychylne bariery boczne ułatwiające sięganie w głąb regału. Do dyspozycji są różne schowki i warianty wyposażenia dostosowane do indywidualnych potrzeb.

  • Ergonomiczny panel sterujący
  • Duża kabina o zaokrąglonych kształtach
  • Amortyzowana kabina z matą antywibracyjną
  • Niska barierka
  • Wiele półek i wariantów wyposażenia

Obsługa

Duża prędkość podnoszenia i jazdy oraz niskie zużycie energii to cechy charakterystyczne różnych silników trójfazowych stosowanych w wózkach do pionowego komisjonowania. W związku z tym maszyny szybko osiągają wysokość podnoszenia nawet do 12 metrów (w modelu V modular B do 7,8 metra), co zapewnia zwiększoną wydajność przeładunku. Jednocześnie również na tej wysokości wózek posiada duży udźwig resztkowy. Efektywne procesy komisjonowania zapewnia ponadto precyzyjny elektroniczny układ kierowniczy, który umożliwia łatwe i szybkie manewrowanie.

  • Duża prędkość podczas jazdy i podnoszenia
  • Duży udźwig resztkowy
  • Precyzyjne ruchy kierownicą umożliwiające szybkie manewrowanie
  • Niskie zużycie energii

Serwis

Silniki do jazdy i podnoszenia zastosowane w wózkach do pionowego komisjonowania są umieszczone w obudowie zabezpieczającej je przed pyłem i brudem. Eliminuje to z jednej strony kosztowne awarie, a z drugiej konieczność wykonywania konserwacji przez użytkownika. Cała konstrukcja wózka jest wyjątkowo łatwa w serwisowaniu ze względu na prosty dostęp do centralnych podzespołów umieszczonych pod pokrywą. Kolejnym ułatwieniem jest złącze magistrali CAN, za pomocą którego technik serwisu może odczytać i sprawdzić wszystkie istotne dane.

  • Możliwość odczytu danych wózka przez magistralę CAN
  • Niewymagające konserwacji silniki jazdy i podnoszenia
  • Łatwy dostęp do serwisowanych podzespołów
  • Zabezpieczenie silników

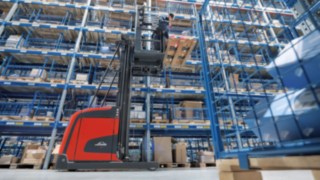

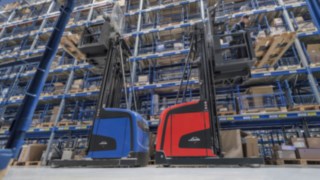

Wideo i zdjęcia

Film o zaletach i działaniu wózka Linde V modular przeznaczonego do komisjonowania w magazynie wysokiego składowania.

Dane techniczne

Model Udźwig / Ładunek Wysokość podnoszenia Prędkość jazdy, z/ bez ładunku Promień skrętu Szer. kor. z paletą 800 x 1200 wzdłuż wideł
V 24V Przykład maszt Standard 0,8 (t) 4125 (mm) 9 / 9 km/h 1732 (mm) - (mm)
V 24V Przykład maszt Triplex 0,8 (t) 7160 (mm) 10 / 10 km/h 2034 (mm) 1320 (mm)
V 48V Przykład maszt Standard 1,2 (t) 5725 (mm) 11 / 11 km/h 1873 (mm) 1380 (mm)
V 48V Przykład maszt Triplex 1,2 (t) 10160 (mm) 13 / 13 km/h 2089 (mm) 1820 (mm)

Wyposażenie specjalne

Panel sterujący

Panel sterujący można umieścić po stronie ładunku lub stronie ładunku i masztu. Panel po stronie masztu zachowuje tę samą logikę sterowania co panel sterujący po stronie ładunku.

Systemy mocowania

Istnieje możliwość zamocowania na przykład terminala, skanera, podkładki z klipsem, podkładki do pisania i innych wybranych elementów. Można je zamontować po lewej i prawej stronie masztu, a także po stronie ładunku i na dachu kabiny.

Platforma załadowcza, na którą można wejść

Platforma załadowcza jest zabezpieczona za pomocą kosza ochronnego. W związku z tym operator może na nią wejść i wykonywać z niej proces kompletacji.

Linde BlueSpot wyświetla niebieski punkt na trasie wózka, ostrzegając w ten sposób pieszych i operatorów innych pojazdów o zbliżającym się wózku.

BlueSpot™

Oświetlenie ostrzegawcze Linde BlueSpot™zwiększa bezpieczeństwo podczas pracy: dzięki lampie diodowej widać zbliżający się wózek.

Animacja dotycząca opcjonalnego asystenta do bezpiecznej nawigacji w korytarzach dla wózka do pionowego komisjonowania V modular firmy Linde.

Asystent do bezpiecznej nawigacji w wąskich korytarzach

System rozpoznaje nierówności podłoża i przeszkody w regale, na posadzce lub suficie magazynu przy wykorzystaniu kodu kreskowego lub znaczników RFID i ogranicza w tych miejscach funkcje wózka, takie jak prędkość jazdy, wysokość podnoszenia czy wysunięcie wideł. Dzięki temu można uniknąć uszkodzeń wózka, ładunku czy regału.

Animacja dotycząca dostępnego w ramach opcji asystenta do bezpiecznej nawigacji w wąskich korytarzach dla wózka do pionowego komisjonowania V modular firmy Linde.

Nawigacja magazynowa

Wózek widłowy otrzymuje zlecenia przejazdu z systemu wspomagającego zarządzanie magazynem (WMS). System lokalizuje pozycję w magazynie i mierzy aktualną wysokość w oparciu o kod kreskowy lub znacznik RFID. Na tej podstawie wózek samodzielnie kieruje się do wybranej pozycji palety, operator musi jedynie kierować jazdą.

Linde Connect

Kto i w jaki sposób korzysta z poszczególnych wózków? Jak wyglądają dane każdej maszyny i czy wszystkie wózki są sprawne? Odpowiedzi na te pytania dostarcza system Linde connect.

Linde System Control (LSC)

System zapewnia szybszy przeładunek i większe bezpieczeństwo. W wersji podstawowej system LSC pokazuje operatorowi udźwig resztkowy dla konkretnej wysokości. Rozszerzone wersje LSC dopasowują dodatkowy mechanizm podnoszenia i/lub prędkość jazdy do masy transportowanego ładunku.

Film o wysokości podnoszenia i opcjonalnych bocznych barierach przechylnych.

Bariery przechylne

Gdy operator opiera się o barierę, ta wychyla się o 10 centymetrów. Dzięki temu operator ma łatwiejszy dostęp do regału, a komisjonowanie staje się prostsze i bezpieczniejsze.

Radio

Kabina wózka jest wyposażona w złącze 12 V / 50 W oraz w głośniki i antenę.

Moduł lusterka

Ten zestaw wyposażenia składa się z dużych lusterek wstecznych i reflektorów bocznych, które oświetlają regał podczas pracy. Pakiet można też uzupełnić o moduł wentylacji, który chłodzi operatora przy wysokiej temperaturze w górnych partiach regałów pod dachem.
